【四川電信數據中心】光華機房

光華機房簡介源文件：電信數據中心(光華機房)

機房級別：電信4星級機房(Tier3)

機房地址：成都市光華大道南江路溫江電信第二交換局2樓

【光華機房簡介】

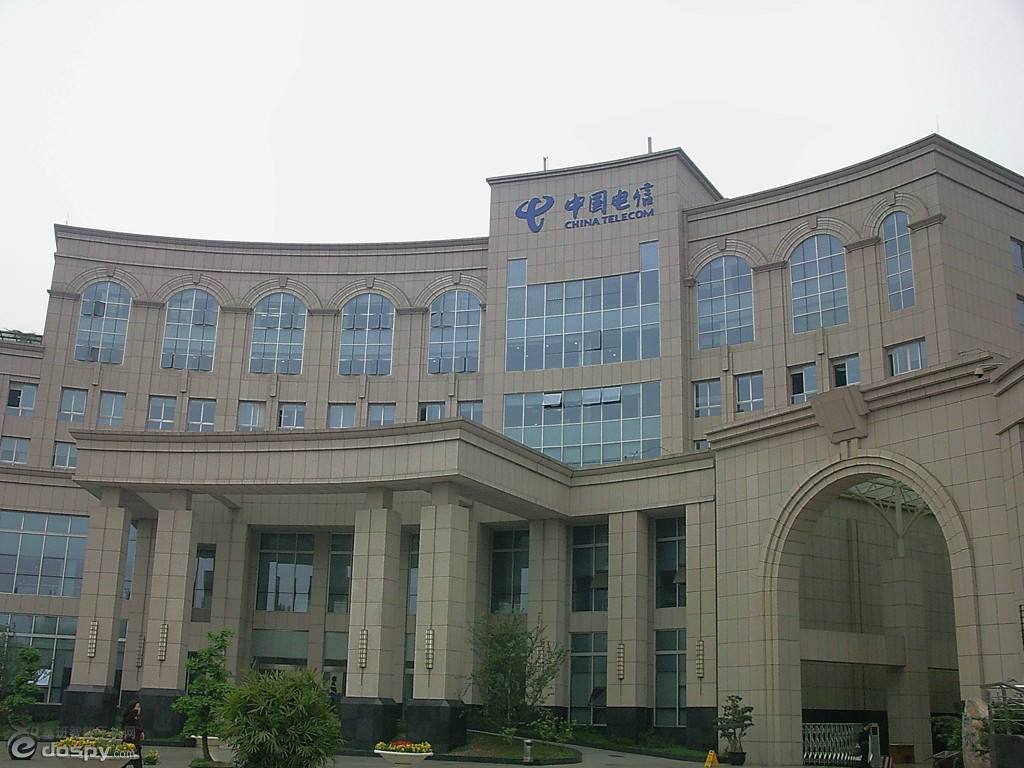

光華機房位于成都市溫江區光華大道旁，交通便利，309、319路公交車可以直達機房樓下。該機房建筑面積約2400平米，功能齊全，最大可容納服務器5000臺以上，客戶托管區（直流服務器區、交流服務器區；百兆接入區、千兆接入區、萬兆接入區等）、監控室、客戶操作室等一應俱全。機房大樓根據電信級樞紐機房標準的特點設計建造，高達8級的抗震強度，可在各種特殊情況下最大限度地保障客戶設備和數據的安全，高達4.5米的層高和2400平米的建筑面積提供了充足的機柜存放空間。

機房環境良好，周邊無任何產生粉塵、油煙、有害氣體以及生產或貯存具有腐蝕性、易燃、易爆物品的場所。無水災、火災侵擾，無超高壓變電站、電氣化鐵道、大功率雷達站等強電磁干擾源。配備專業的物業管理人員，7*24小時的保安服務，確保了機房的環境安全。

機房采用完全獨立雙路市電引入、冗余柴油發電機組和移動油機提供可靠的后備供電能力。雙路冗余(2+1)UPS（單臺400KVA）電源，單組UPS容量達800KVA。配合雙柴油發電機組，使整套供電系統具備充足、穩定、可靠的電力。從而保障充足、持續的電力供應，保證99.99%以上的持續供電率。

光華機房上聯帶寬達40G，以互聯的兩臺cisco7609作為機房網絡核心，機房內部網絡全部采用冗余連接，核心層與匯聚層雙千兆、匯聚層到接入層雙百兆冗余的拓樸結構。確保網絡設備的高可靠性架構，做到無單點故障，分支網絡提供冗余設備及線路.可針對客戶數據傳輸，維護的需求提供XDSL、DDN、ISDN、ATM、MPLS VPN等多種接入手段，并能提供與國內Chinanet主要節點城市連接的長途專線。并可根據客戶需要提供萬兆上聯接入。目前光華機房用戶群為以騰訊、上海帝聯等為主的大中型客戶。

機房空調機組為海洛斯、立博特等品牌風冷式空調，機房空調機組為N+1配備，采用下送風上回風制冷方式，配合機柜內部的可調整式風量控制板，能充分保證客戶設備獲得良好的環境溫濕度的效果。

IDC機房具有良好的防靜電措施：鋪設了防靜電PVC地膠板，機架接地，機房地面的承重能力為600kg/平方米，同時能對特殊設備進行地面散力和機柜支架等。

 機房空間可根據用戶的具體要求進行靈活劃分隔離配置，如：專門為用戶定制的隔離空間機房，并部署電磁門禁和遠程視頻監控，確保客戶專屬機房的私密性和安全性。

【光華機房功能分區】

光華IDC機房總面積2400平米，分為四層，一層為高低壓電源室、UPS室，二、三樓為普通托管機房、四樓為VIP機房，二、三、斯樓層均設有客戶操作室，庫房等功能區域。

【光華機房網絡結構】

光華IDC機房具有優越的網絡條件，通過4條鏈路總共40G帶寬直接連接到城域網、中國電信四川公司骨干網絡、CN2網絡，機房內部網絡全部為千兆光纖到核心層和匯聚層，百兆到接入層，構成一個無瓶頸的交換式網絡環境。關鍵網絡設備都采用雙機熱備，分支設備提供冗余線路，確保整個網絡的高可用性和可靠性，避免單點故障的發生。

【光華機房空調保障環境】

光華機房現有空調系統由17臺海洛斯和8臺立博特風冷式空調組成，機房空調機組為N+1配備，每臺空調的制冷量約為65KW，采用下送風上回風制冷方式，配合機柜內部的可調整式風量控制板，能充分保證客戶設備獲得良好的環境溫濕度的效果。根據冷熱空氣流動原理，仍采用下送風上回風方式；更改機柜構造，擴展機柜深度，采用前門密閉后門通透式機柜，冷空氣從前門內下方通過可控制風量的風板進入機柜，通過機柜內服務器后從后方散發到機房空間，再經過空調回風制冷，從而形成單向循環，避免了熱交換沖突；對機柜內沒有上滿服務器的空余機位采用盲板封閉，避免冷空氣沒有經過熱交換進入機房空間；此空調送風方式與機柜的改良設計，使機房空調的冷量得到最大可能的應用，可以有效的減少冷量的散失，從而達到節約能耗的效果。而機房附屬區域如客戶操作室等則采用大金、美的等商用柜式、掛式空調，保證客戶有一個比較舒適的操作環境。

現機組制冷功率完全能夠滿足機房設備制冷功率要求并有較大冗余，使機房溫、濕度完全滿足以下要求：

溫度：夏季23±2 o，冬季20±2 o；

相對濕度：45%～65%；

濕度變化率：<5oC/h，不結露；

壓力變化：保持正壓；

防塵：靜態條件下空氣中0.5um的塵粒數少于18000粒/升。

【光華機房防雷、防靜電措施】

 光華IDC機房按照電信機房AA級標準設計，除機柜內特有的接地銅條設計外，機房中的交流工作接地、安全保護接地、直流工作接地、防雷接地、防靜電接地的處理符合規范，機房內所有設備的可導電金屬外殼，各類金屬管道，建筑物金屬結構，都進行了等電位連接，能有效防類防止雷電的地電位反擊電壓通過接地體入侵，防止由交流供電電源線路入侵，防止由通信信號線路入侵，并在中心機房安裝過電壓保護系統，防止浪涌對設備造成損害。

機房采取上走線方式，強弱電三線分離，無活動地板，成功避免了電磁干擾的隱患。

【光華機房防洪措施】

 光華IDC機房大樓設計依據《電信專用房屋設計規范》，場地和道路設自然排水坡度。場地的雨水以暗管系統方式，排入基地四周道路的市政雨水管網。

光華IDC機房，不在用水區域垂直下方，機房沒有鋪設無關的水管進出機房，并安裝有地濕報警器，24小時全天候監控，適時報警，可以防止水患產生，并定期實施進行消毒和防鼠措施，防鼠害、防蟲害。

【光華機房消防措施】

光華機房門窗使用達到二級以上耐火等級材料，機房消防系統使用通過消防部門驗收的無管網式氣體自動滅火消防系統，采用高靈敏度的煙霧探測系統，能在第一時間及時發現火災隱患，滅火藥劑為潔凈氣體：七氟丙烷，系統共使用氣體鋼瓶20余個，分布于機房各個區域，控制中心設于機房二樓監控室，并在門衛室設有分中心，各個樓層區域可以獨立控制使用氣體滅火。同時在各個區域配備有手提式泡沫滅火器，便于及時處理初期火災。機房大樓設有防煙樓梯，并在樓道及機房內醒目位置設有安全指示牌，提示機房內人員在發生火情時能以最快速度遠離危險區域。

【光華機房電力保障】

市電接入：光華采用由田涌路10KV與電機路10KV組成的互為主備的二路10KV市電輸入為機房提供充足、穩定、可靠的市電供應資源。

發電機組：大樓附設專用油機室，安裝有2臺威爾遜1650KVA/1350KW柴油發電機,總輸出達2700KW，可分供也可以并機使用，油機支持自動切換，能充分滿足保證客戶用電需求。

UPS接入：光華IDC機房擁有二套由愛默生400KVA UPS組成的2+1 冗余的UPS系統。

當所有電力都中斷時，UPS電池輸出供電還可以支撐40分鐘。當切換到油機發電系統時，可以保證7X24小時電源供應。每個頭柜、機柜均是雙路供電，為設備提供持續穩定的電力供應達99.99%以上。

【光華機房機柜主要技術指標】

中國電信四川公司數據中心提供國際標準42U服務器機柜，每個機柜均配置雙UPS接入雙電源模塊，適合放置主流生產商（包括IBM、HP、SUN、EMC等）提供的機架式設備（包括小型機、磁盤陣列、磁帶庫等），保證單機柜功率至少滿足4KVA，針對數據庫服務器機柜可保障每路電源功率至少滿足2KVA。

【光華機房安保措施】

光華機房大樓門口設有門衛室，由專業保安人員實行7*24小時不間斷職守，禁止無關人員、車輛進入光華機房，要求出入人員必須憑有效證件并進行嚴格登記，否則不能進入大樓。

光華使用機房門禁系統對機房內各主要出口，人員進入機房采用刷卡方式，遠端可監控到人員身份、進出機房的時間等信息并可適時存儲。門禁系統能對不同的人員設置不同的進出權限。門禁系統日志記錄了一年以上7*24小時出入機房各門禁的人員情況。

 光華IDC機房共設有視頻監控點20余處，并采用動態偵測錄像，進行7*24小時的實時監控并保存三月以上的錄像資料。

在機房監控室中安排專人7×24小時全天候值班監控，對客戶機房動力、環境的性能和故障提供監控管理服務，最大限度保障客戶機房可靠性和穩定性。
